Кулачковые муфты – это упругие муфты, передача крутящего момента осуществляется с геометрическим замыканием. Они устойчивы на пролом. Колебания и удары, которые возникают во время эксплуатации, эффективно погашаются. Две конгруэнтные полумуфты, оснащённые с внутренней стороны вогнутыми кулачками, смещены относительно друг друга на половину углового деления и сконструированы таким образом, что в пространство между кулачками можно установить эвольвентный зубчатый венец.
Каждый зуб этого промежуточного элемента имеет выпуклую форму для избегания кромочного давления при несоосности валов. Функция В отличии от упругих муфт, промежуточные части которых подвержены напряжению изгиба и, соответственно, быстрее изнашиваются, кулачковые муфты подвержены нагружению сжатием. Вследствие этого допускаемая нагрузка на каждый зуб значительно повышается.

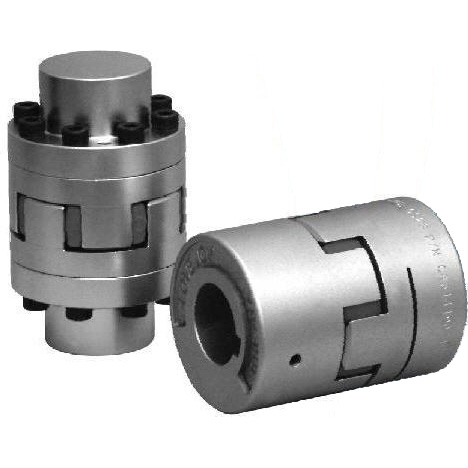

Муфты кулачковые
Кулачковые муфты отличаются малыми габаритными размерами, малым весом и низким маховым моментом при высокой передаче крутящего момента. Прецизионная всесторонняя обработка положительно влияет на антифрикционные свойства муфты и значительно увеличивает срок службы. Они гарантируют передачу мощности с погашением крутильных колебаний и со смягчением ударов, которые появляются в результате неравномерной работы двигателя.
