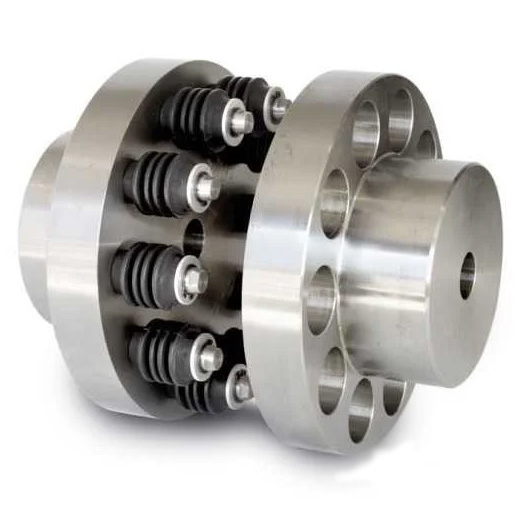

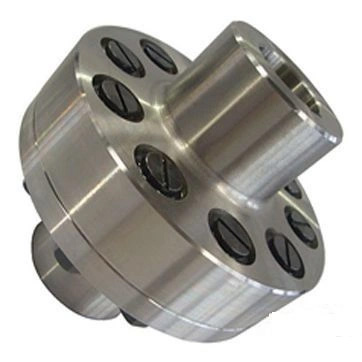

Муфты МУВП упругие втулочно-пальцевые

Полумуфты должны изготавливаться следующих исполнений:

1- с цилиндрическими отверстиями для длинных концов валов по ГОСТ 12080;
2- с цилиндрическими отверстиями для коротких концов валов по ГОСТ 12080;
3-с коническими отверстиями для длинных концов валов по ГОСТ 12081:
4- с коническими отверстиями для коротких концов валов по ГОСТ 12081

Пример условного обозначения упругой втулочно-пальцевой муфты с номинальным крутящим моментом 250 Нм, диаметром посадочного отверстия d = 40 мм, исполнения 1 климатичес¬кого исполнения У и категории 3: Муфта упругая втулочно-пальцевая 250—40—1 УЗ ГОСТ 21424—93
То же с номинальным крутящим моментом 250 Нм, одна из полумуфт диаметром d— 32 мм. исполнения 1. другая — диаметром d- 40 мм, исполнения 4, климатического исполнения Т и категории 2: Муфта упругая втулочно-пальцевая 250—32—1—40—4 Т2 ГОСТ 21424-93.

Примечание — В обозначении муфты после значения номинального крутящего момента указывают обозначение полумуфты с отверстиями для крепления пальцев.

Таблица типоразмеров:

Наименование	Крутящий момент, ньютон х метр	Посадочный диаметр				Наружный диаметр D, не более, в мм	Общая длина L, не более, для исполнений, в мм				Длина полумуфты l1,l2, для исполнений, в мм				Частота вращения, с-1, не более	Масса, кг
		d Н8	dl Н9	d Н8	dl Н9
		Ряд 1		Ряд 2			1	2	3	4	1	2	3	4
МУВП-3-31,5	31,5	16		—		90	84	60	84	60	40	28	30	18	106	1,52
		18		—												1,40
				19												1,38
МУВП-4-63	63	20		—		100	104	76	104	76	50	36	38	24	95	2,02
		22		—												2,04
				24												1,96
МУВП-5-125	125	25		—		120	125	89	125	89	60	42	44	26	77	3,97
		28		—												4,13
				30			165	121	165	121	80	58	60	38		4,37
МУВП-6-250	250	32		—		140									63	5,91
		—		35												6,21
		36		—												6,25
				38												6,28
		40		—			225	169	225	169	110	82	85	56	63	6,63
				42												6,86
		45		—												6,80
МУВП-7-500	500	40		—		170									60	11,75
				42												12,10
		45		—												12,60
МУВП-8-710	710	45		—		190	226	170	226	170	110	82	85	56	50	14,31
		—		48												14,70
		50		—												15,21
		—		55												15,34
		56		—												15,22
МУВП-9-1000	1000	50		—		220										18,87
		—		55											48	19,91
		56		—												19,75
		—		60			286	216	286	216	140	105	107	72		21,93
		63		—												26,09
		—		65												28,65
		—		70												29,81
МУВП-10-2000	2000	63		—		250	288	218	288	218	140	105	107	72	38	31,93
		—		65												31,64
		—		70												34,65
		71		—												34,43
		—		75												35,06
		80		—			348	268	348	268	170	130	135	95		36,07
		—		85												33,45
		90		—												40,03
МУВП-11-4000	4000	80		—		320	350	270	350	270					30	66,71
		—		85												69,01
		90		—												71,61
		—		95												74,11
МУВП-12-8000	8000	100		—		400	432	342	432	342	210	165	170	125	24	132,63
		110		—												140,33
		—		120												145,53
		125		—												142,93
МУВП-13-16000	16000	—		120		500	435	345	435	345					19	237,31
		125		—												234,61
		—		130			515	415	515	415	250	200	205	155		264,31
		140		—												264,61
		—		150												356,31
		160		—			615	495	615	495	300	240	245	135		303,11
