| Марки | Подача, м³/ч, не менее | Мощность потребляемая насосом (макс.), кВт | Частота вращения, об/мин | Частота вращения, c˜¹ | Давление на выходе из насоса, кгс/см² не более | Давление полного перепуска, МПа | КПД насоса, % | Напряжения сети, В | Частота тока, Гц | Вид тока | Масса, кг | Кинематическая вязкость перекачиваемой среды (расчетная), °ВУ | Кинематическая вязкость перекачиваемой среды (диапазон), °ВУ | Допускаемая вакуумметрическая высота всасывания, м |
| Насос НМШ 32-10-18/4-3 | 18 | 4.5 | 980 | 16.3 | 4 | 0.6 | 50 | 10 | 1,08…250 | 5 | ||||
| Насос НМШ 32-10-18/4-13 | 18 | 4.5 | 980 | 16.3 | 4 | 0.6 | 50 | 10 | 1,08…250 | 5 | ||||
| Насос НМШ 32-10-18/4-23 | 18 | 4.5 | 980 | 16.3 | 4 | 0.6 | 50 | 10 | 1,08…250 | 5 | ||||
| Насос НМШ 32-10-18/6-33 | 18 | 5.5 | 980 | 16.3 | 6 | 0.9 | 35 | 10 | 10…300 | 5 | ||||
| Насос НМШ 32-10-18/10-13 | 18 | 7.5 | 980 | 16.3 | 10 | 1.5 | 70 | 10 | 10…300 | 5 | ||||
| Насос НМШФ 2-40-0,8/16Б-13 | 1.6 | 1.2 | 980 | 16.3 | 16 | 2.4 | 50 | 220/380 | 50 | 10 | 1,08…300 | 5 | ||
| Насос НМШФ 2-40-1,6/4Б-13 | 1.6 | 0.55 | 1450 | 24 | 4 | 0.6 | 40 | 220/380 | 50 | 10 | 1,08…80 | 5 | ||
| Насос НМШФ 2-40-1,6/6Б-13 | 1.6 | 0.65 | 1450 | 24 | 6 | 0.9 | 50 | 220/380 | 50 | 10 | 1,08…10 | 5 | ||
| Насос НМШФ 2-40-1,6/16Б-3 | 1.6 | 1.2 | 1450 | 24 | 16 | 2.4 | 60 | 220 | 10 | 1,08…300 | 5 | |||
| Насос НМШФ 2-40-1,6/16Б-13 | 1.6 | 1.2 | 1450 | 24 | 16 | 2.4 | 60 | 220/380 | 50 | 10 | 1,08…300 | 5 | ||
| Насос НМШФ 5-25-4,0/4Б-3 | 4.0 | 1.0 | 1450 | 24 | 4 | 0.6 | 50 | 220 | 10 | 1,08…80 | 5 | |||
| Насос НМШФ 5-25-4,0/4Б-13 | 4.0 | 1.2 | 1450 | 24 | 4 | 0.6 | 50 | 220/380 | 50 | 10 | 1,08…80 | 5 | ||
| Насос НМШФ 8-25-6,3/4Б-3 | 6.3 | 1.32 | 1450 | 24 | 4 | 0.6 | 58 | 220 | 10 | 1,08…80 | 5 | |||
| Насос НМШФ 8-25-6,3/4Б-13 | 6.3 | 1.32 | 1450 | 24 | 4 | 0.6 | 58 | 220/380 | 50 | 10 | 1,08…80 | 5 | ||
| Насос НМШФ 8-25-6,3/6Б-13 | 6.3 | 1.8 | 1450 | 24 | 6 | 0.9 | 65 | 220/380 | 50 | 10 | 1,08…10 | 5 | ||
| Насос НМШФ 8-25-6,3/25Б-13 | 6.3 | 5.4 | 1450 | 24 | 25 | 3.75 | 81 | 220/380 | 50 | 10 | 10…200 | 5 | ||
| Насос Ш 40-4-19,5/4-13 | 19 | 5 | 980 | 16.3 | 4 | 0.6 | 50 | 220/380 | 50 | переменный | 53 | 10 | 1,08…250 | 5 |
| Насос Ш 40-4-19,5/4Б-13 | 19 | 5 | 980 | 16.3 | 4 | 0.6 | 50 | 220/380 | 50 | переменный | 53 | 10 | 1,08…250 | 5 |
| Насос Ш 40-4-19,5/4-23 | 19 | 5 | 980 | 16.3 | 4 | 0.6 | 50 | 220/380 | 50 | переменный | 53 | 10 | 1,08…35 | 5 |
| Насос Ш 40-4-19,5/4Б-23 | 19 | 5 | 980 | 16.3 | 4 | 0.6 | 50 | 220/380 | 50 | переменный | 53 | 10 | 1,08…35 | 5 |
| Насос Ш 80-2,5-22/2,5Б-33 | 37.5 | 6 | 980 | 16.3 | 2 | 0.4 | 35 | 220/380 | 50 | переменный | 93 | 10 | 10…300 | 5 |
| Насос Ш 80-2,5-37,5/2,5Б-13 | 37.5 | 6.7 | 980 | 16.3 | 2 | 0.4 | 49 | 220 | постоянный | 93 | 10 | 10…250 | 5 | |
| Насос Ш 80-2,5-37,5/2,5Б-23 | 37.5 | 6.7 | 980 | 16.3 | 2 | 0.4 | 49 | 220/380 | 50 | переменный | 93 | 10 | 10…250 | 5 |
| Насос Ш 80-2,5-37,5/2,5Б-43 | 37.5 | 6.7 | 980 | 16.3 | 2 | 0.4 | 49 | 220 | постоянный | 93 | 10 | 10…250 | 5 |
УСЛОВНОЕ ОБОЗНАЧЕНИЕ НАСОСОВ ШЕСТЕРЕННЫХ ШМШФ
Например НМШФ5-25-4,0/4Б-3 ОМ5 ТУ26-06-1558-89, где:
НМШФ -обозначение типа насоса: Ш – шестеренный, НМШ – насос масляный шестеренный на лапах, НМШФ – насос масляный шестеренный фланцевый,
5 — подача насоса в л на 100 об;
25 — наибольшее давление насоса, кгс/см2
4,0 — подача насоса в агрегате, м3/ч
4 — давление на выходе из насоса в агрегате, кгс/см2
Б — условное обозначение материала проточной части насоса: без обозначения – чугун, Б – бронза, Ю – алюминий и его сплавы, К – нержавеющая сталь
3 — модификация агрегата по типу привода (Рп – регулируемая подача)
ОМ5 — климатическое исполнение и категория размещения по ГОСТ15150—69
НАЗНАЧЕНИЕ НАОСОВ ШЕСТЕРЕННЫХ Ш, НМШ, НМШФ
Шестеренные насосы типа Ш, НМШ, НМШФ и агрегаты электронасосные на их основе предназначены для перекачивания нефтепродуктов (масло, дизельное топливо, нефть, мазут) и других жидкостей, обладающих смазывающей способностью, без механических примесей и не вызывающих коррозию рабочих органов насоса.
Вязкость перекачиваемой жидкости — от 0,018・10-4 до 22,00・10-4 м2/с (1,08…300°ВУ) температурой до +70°С. Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний — мощностью электродвигателя и всасывающей способностью насоса. При заказе пределы вязкости и рабочую температуру перекачиваемой жидкости необходимо оговорить с заводом-изготовителем.
Насосы и агрегаты относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-9.
Насосы и агрегаты выпускаются в климатическом исполнении У, категории размещения 2, 3 или Т2, Т5 по ГОСТ 15150-69. Насосы для заказов Российского морского регистра судоходства (РМРС) насосы (агрегаты) изготавливаются в климатическом исполнении ОМ категория размещения 2, 5 ГОСТ15150-69, и могут устанавливаться на судах морского флота с неограниченным районом плавания, а также в машинном и котельном отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС.
По заказу потребителя насосы могут поставляться в исполнении для эксплуатации во взрывоопасных и пожароопасных производствах в зонах классов В-1а, В-1б, В-1г, В-II по ПУЭ.
КОНСТРУКЦИЯ НАСОСОВ ШЕСТЕРЕННЫХ Ш, НМШ, НМШФ

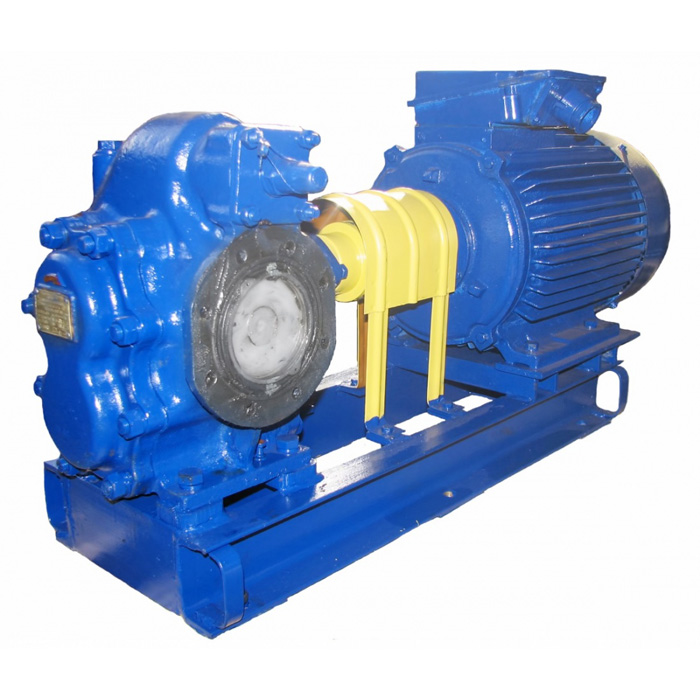

Электронасосный агрегат состоит из шестеренного насоса и электродвигателя, которые смонтированы :
- для насосов Ш, НМШ — на общей плите (раме) и муфты, защищенной кожухом;
- для насосов НМШФ — с помощью фонаря (сварного или литого) и муфты.
По заказу потребителя может быть поставлен насос в сборе с муфтой или без муфты, без электродвигателя и плиты (рамы) или фонаря.
По принципу действия шестеренный насос – объемный. При вращении ведущего и ведомого роторов на стороне входа создается разрежение, в результате чего жидкость под давлением атмосферы заполняет впадины между зубьями и в них перемещается со стороны входа на сторону выхода. На выходе при зацеплении зубьев происходит выдавливание жидкости в систему.
Насос состоит из следующих основных деталей и узлов: рабочего механизма, корпуса с крышкой задней и стойкой, предохранительного и разгрузочного клапанов, торцового уплотнения.
Торцовое уплотнение может быть как импортного, так и собственного производства. По требованию заказчика возможна сальниковая набивка (максимально допустимое давление среды 2,0 МПа (20 кгс/см2), для масла ОМТИ не поставляется).
Рабочий механизм состоит из двух роторов – ведущего и ведомого и втулок (подшипников скольжения).
ПРИМЕНЕНИЕ НАСОСОВ ШМШФ
- для подачи дизельного топлива в топливных системах дизельных судовых установках
- для подачи топлива(мазут, дизтопливо) в системах питания судовых котлов
- для подачи смазывающих жидквостей в системах смазки судовых турбин и прочих высоконагруженных механизмов
- в судовых гидравлических системах.
ОСОБЕННОСТИ ПРЕИМУЩЕСТВА НАСОСОВ
- простота конструкции обеспечивает его высокую надёжность
- высокий КПД достигается благодаря применению гидроподжима для адаптации зазоров
- насосы практически не требуют техобслуживания
- компактные размеры насосов позволяют использовать их в ограниченном пространстве
- в насосах применяются одинарные торцевые уплотнения различных типов и материалов (не требуется организация подвода затворной жидкости)
- имеется одобрение РМРС
