Редукторы Ч-100, Ч-125, Ч-160

Основное назначение:

Также как и остальные одноступенчатые червячные редукторы, редукторы типа 4-100, 4-125, 4-160 — это редукторы общего назначения. Первоочередной задачей которых, является изменение крутящего момента механизма, а также изменение его частоты вращения. Как и все виды червячных одноступенчатых редукторов, их эксплуатируют в умеренном климате, в варианте исполнения У, в сухом и влажном тропическом климате, в варианте исполнения Т. Категории их размещения: 1, 2, 3, 4 ГОСТ 15150-69.

Купить

Условия применения редукторов данного типа:

■ постоянная и переменная нагрузка на редуктор одного направления и реверсивная;

■ постоянная работа редуктора, а также с периодическими остановками;

■ вращение валов редуктора в разные стороны;

■ температура внешней окружающей среды — от — 40 до + 50°С;

■ эксплуатировать в неагрессивной и невзрывоопасной внешней среде.

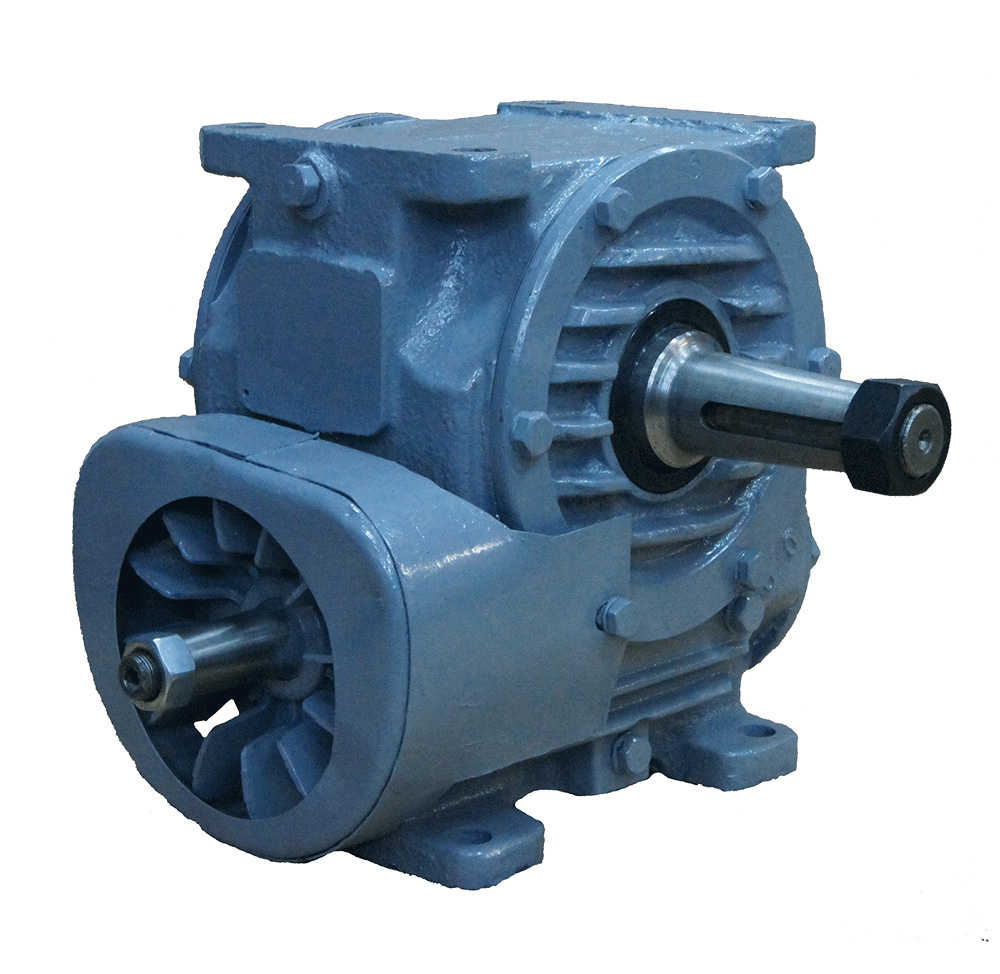

Редуктор Ч-100, Ч-125, Ч-160

Габаритные и присоединительные размеры редукторов данного типа

Обознач. размеров	Тип редуктора			Обознач. размеров	Тип редуктора
Обознач. размеров	Ч-100	Ч-125	Ч-160	Обознач. размеров	Ч-100	Ч-125	Ч-160
a_w	100	125	160	h1	18	22	30
L	373	437	551	h2	179	217	271
L₁	240	275	350	D	140	165	100
L₂	200	230	300	D₁	220	275	340
L₃	125	146	195	D₂	150	170	210
L₄	177	210	245	B	341	363	434
L₅	225	261	345	B₁	175	230	280
L₆	257	290	373	B₂	140	190	230
1	40	45	70	В₃	155	135	165
d	19	19	22	В₄	450	460	560
b	45	60	70	B₅	225	230	280
Н	312	396	500	В₆	218	246	286
h	100	111	140	В₇	217	242	278

Варианты сборки редукторов данного типа и расположения их червячной пары
