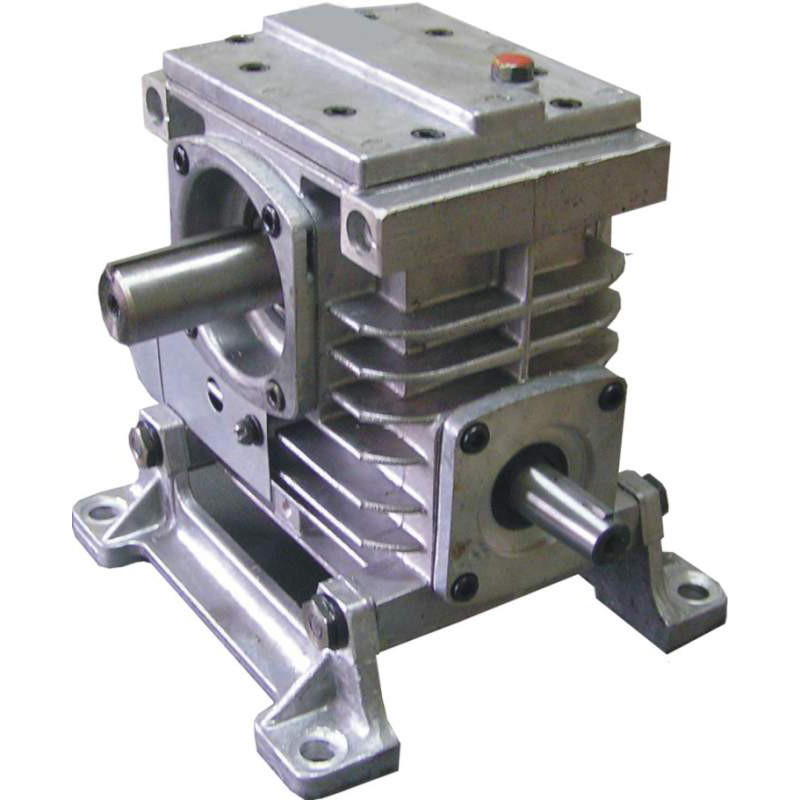

Редукторы 2Ч-40 – 2Ч-80

Основное назначение:

Универсальные одноступенчатые червячные редукторы типа 2Ч-40, 2Ч-63, 2Ч-80 — это редукторы общего назначения. Их основная задача — изменение крутящего момента, а также изменение частоты вращения. Они эксплуатируются, как в районах с умеренным климатом, так и в районах с сухим и влажным тропическим климатом — исполнения У и Т, соответственно. Категории их размещения: 1, 2, 3, 4 ГОСТ 15150-69.

Купить

Условия применения редукторов данного типа:

■ постоянная и переменная нагрузка на редуктор одного направления и реверсивная;

■ постоянная работа редуктора, а также с периодическими остановками;

■ вращение валов редуктора в разные стороны;

■ температура внешней окружающей среды — от — 40 до + 50°С;

■ эксплуатировать в неагрессивной и невзрывоопасной внешней среде.

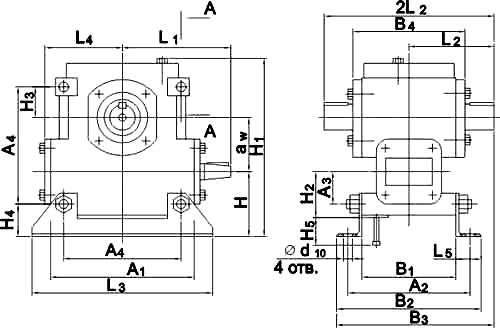

Габаритные и присоединительные размеры редукторов данного типа

Типоразмер редуктора	aw	A1	A2	A3	A4	B1	B2	B3	B4	H	H1	H2	H3	H4
2Ч40	40	150	140	35	105	100	164	182	120	72	180	55	30	37
2Ч63	63	180	165	42	150	125	197	219	145	82	225	59	45	40
2Ч80	80	225	185	50	180	140	212	250	165	92	267	75	50	42

Типоразмер редуктора	H₅	L₁	L₂	L₃	L₄	L₅	b₁	b₂	d₁	d₂	d₃	d₄
2Ч40	115	100	90	180	75	32	3	6	16	18	14,6	М5
2Ч63	155	145	120	220	100	36	4	8	22	28	20,2	М8
2Ч80	190	160	145	260	120	36	5	10	25	35	22,9	М8

Типоразмер редуктора	d₅	d₆	d₇	d₈	d₉	d₁₀	h₁	h₂	l₁	l₂	l₃	l₄	l₅	l₆
2Ч40	М5	10,5	16	23	60	13	3	6	28	28	15	15	8	72
2Ч63	М8	10,5	16	33	70	13	4	7	36	42	20	20	8	68
2Ч80	М8	12,5	18	41	90	15	5	8	42	58	20	20	8	64

Типоразмер редуктора	l₇	l₈	s	t₁	t₂	эвольвентные шлицы ГОСТ 6033-80	объем масла,л	масса,кг
2Ч40	20	112	4	1,8	14,5	22х1,5х7Н	0,18…0,3	6,7
2Ч63	20	108	5	2,5	24	32х1,5х8Н	0,3…0,7	13,1
2Ч80	26	116	5	3	30	40х1,5х8Н	0,5…1,0	18,6

Варианты сборки редукторов данного типа и расположения их червячной пары
